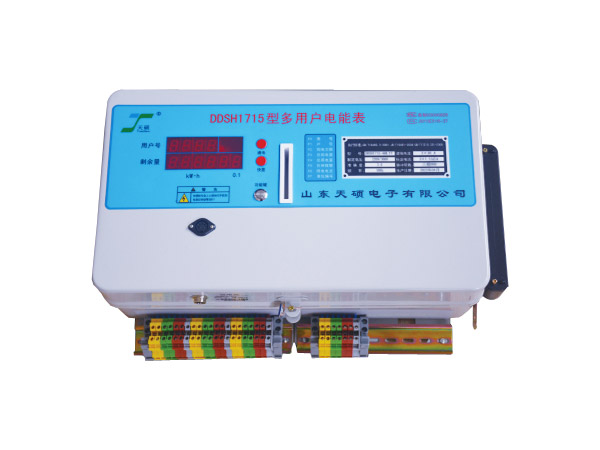

多用户电表预付费型（互感器型多用户）
产品概述
该表能同时计量多达39户单相或13户三相用户（单相和三相用户可同时做在一只表上），集中式电表具有体积小、节省空间、外形美观等诸多优点，广泛应用于商场、学校、医院、居民住宅小区、高层建筑等场所的用电计量及控制。
DDSH1715型多用户电表（预付费型）标识方法
型号 | 类型 | 标识 | 标识说明 |
DDSH1715/A型 | 内置刷卡型 | DDSH1715-1YT+36YD | 一户三相加36户单相 |
DDSH1715/B型 | 外置刷卡型 | DDSH1715-39WYD | 外置刷卡39户单相 |
DDSH1715/C型 | 内置刷卡加联网型 | DDSH1715-13LYT | 内置刷卡加联网13户三相 |
DDSH1715/D型 | 外置刷卡加联网型 | DDSH1715-24WLYD | 外置刷卡加联网24户单相 |
注：L-联网 Y-预付费 T-三相用户 D-单相用户
技术参数
项目 | 技术参数 | |
工作电压 | 3×220/380V | |
单路输出功率 | ≤18kW | |
准确度等级 | 1.0级、2.0级 | |
脉冲常数 | 单相：3200imp/kW·h 三相：800 imp/kW·h | |
外形尺寸 | 1~15路 | 31 5mm × 283mm × 135mm (小表壳) |
416mm× 283mmx 135mm(大表壳) | ||
16~27路 | 450mm× 283mm× 135mm | |
28~39路 | 630mmx283mmx 135mm | |
执行标准 | GB/T18460.3-2001、JB/T10451-2004、GB/T17215.321-2021 | |
功能特点 | A型 | B型 | C型 | D型 |
循环显示各户剩余电量，显示清晰直观 | ● | ● | ● | ● |
预付费功能，先购电后用电，无费自动断电 | ● | ● | ● | ● |
39户单相或13户三相用户可共用一块表，单相和三相用户可公用一块表（三相占三路，单相占一路，单、三相相加*大39路） | ● | ● | ● | ● |
分户计量、检测和控制，计量精度高，量程范围广 | ● | ● | ● | ● |
采用大功率磁保持继电器，过流能力强，控制灵敏可靠 | ● | ● | ● | ● |
表壳采用一次成型拉伸壳，外形美观、体积小（能有效节省安装空间）、密封性好（能有效防止灰尘进入表内） | ● | ● | ● | ● |
负荷控制功能，超过限定功率该户自动断电，负荷降低后自动恢复供电 | ● | ● | ● | ● |
断电报警功能，剩余电量达到报警值时断电报警告知用户及时购电 | ● | ● | ● | ● |
采用高频M1卡，加密性好、感应灵敏、感应距离远，数据传输稳定、 | ● | ● | ● | ● |
485远传功能，支持远程抄表及网络购电 | - | - | ● | ● |
支持商米手持机售电及管理 | ● | ● | ● | ● |
符合DL/T645-2007多功能电表通信协议 | - | - | ● | ● |
