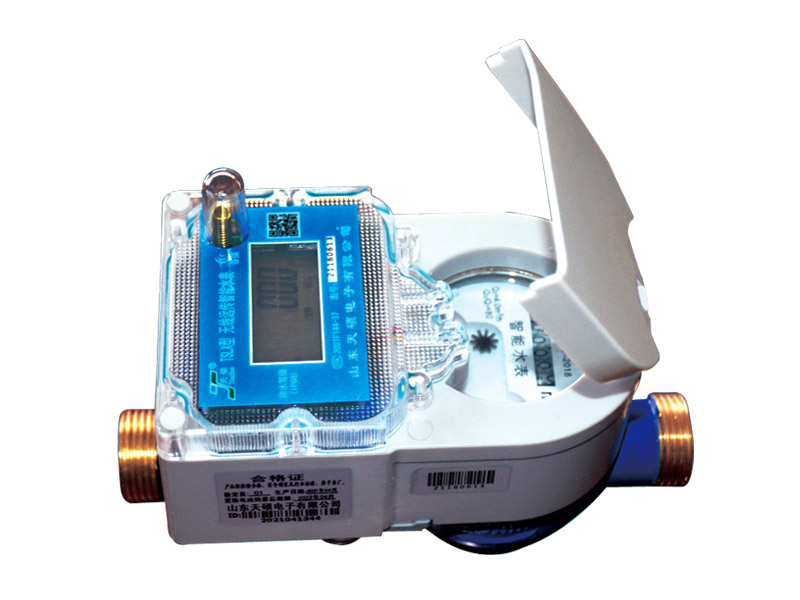

GFSK小无线远传刷卡智能水表
产品概述
GFSK是把数据经高斯低通滤波器调制滤波后再进行FSK解调，此技术比较成熟，被广泛应用于移动通信（对讲机)、航空、航海等诸多中短通信领域中。

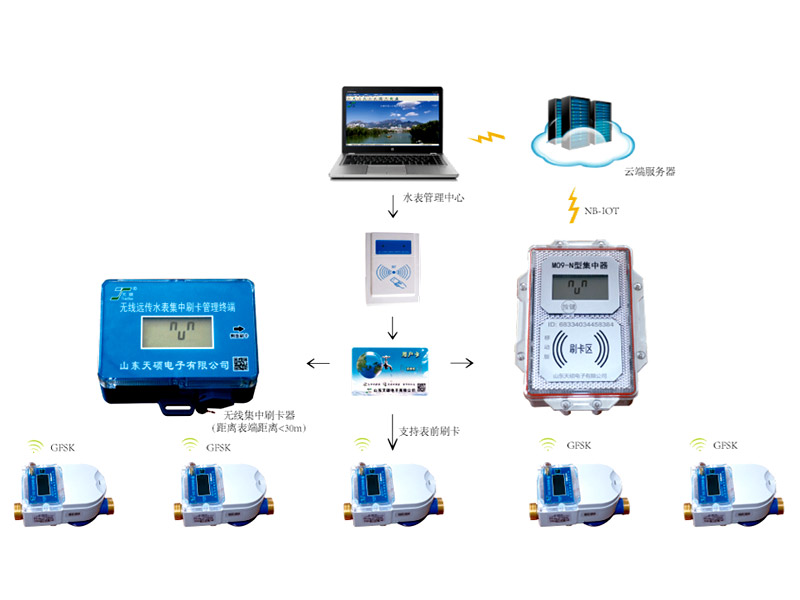

该水表同时具有刷卡和GFSK远传功能，有两种使用模式:*一种方式是用户持卡购水后，管理部门可以持刷卡管理终端距离水表20米距离内刷卡，刷卡管理终端通过GFSK方式将本次购水数据传递到表内;*二种方式是水表通过GFSK与集中器连接，集中器通过NB-IOT通过云端服务器与管理中连接，从而实现了水表的远程售电、开关阀控制及无线抄表等功能。
公称口径DN(mm) | 过载流量 | 常用流量 | *小流量 | 表不带接管尺寸 | 表带接管尺寸 | 表体尺WXH(mm) | |||
L(mm) | 接口螺纹D | L1(mm) | L2(mm) | 接管螺纹D1 | |||||
15 | 3.125 | 2.5 | 0.03 | 165 | G3/4B | 260 | 14 | R1/2 | 90×127 |
20 | 5 | 4 | 0.05 | 195 | G1B | 300 | 16 | R3/4 | 90×130 |
25 | 7.875 | 6.3 | 0.08 | 225 | G1 '/4B | 345 | 18 | R1 | 90×142 |
准确度等级 | 2.0级，R80/R100/R125 | ||||||||
压力损失 | ≤0.063MPa | ||||||||
工作压力 | ≤1.6MPa | ||||||||
电池类型及电压 | 高能锂电:3.6V | ||||||||
电池寿命 | 理论寿命>6年 | ||||||||
使用条件 | 冷水水表介质温度:0.1℃~40℃，相对湿度<93%;热水水表介质温度:0.1℃~90℃，相对湿度<93% | ||||||||
基表材质 | 铜壳、半铜壳、尼龙壳、304不锈钢壳 | ||||||||
取信方式 | 干簧管或磁阻（霍尔) | ||||||||
执行标准 | GB/T778-2018、CJ/T133-2012、CJ266-2008、JJG686-2015 | ||||||||
注:L-表不带接管长度；L1-表带上两头接管后长度；L2-接管螺纹有效长度；W-表体宽度;H-表体高度。
功能特点 | GFSK智能冷水水表 | GFSK智能热水水表 |
预付费功能:有费开阀、无费关阀。 | ● | ● |
剩余水量报警功能:当表内剩余数量达到关阀报警值时(此值可通过设置卡设置)，水表自动 | ● | ● |
双显功能:液晶屏显示剩余水量、累计用水量、阀门状态等信息，基表字轮显示累计用水量， | ● | ● |
阀门自洁功能:水表每月会自动开关阀门一次，防止阀门锈死。 | ● | ● |
低电量关阀报警功能:当电池电量不足时，水表自动关阀液晶屏出现更换电池符号，更换电 | ● | ● |
强磁干扰报警功能:当水表受到外界强磁干扰时自动关阀。 | ● | ● |
壳体采用机电分离结构,便于更换和维护。 | ● | ● |
远传功能:水表可与NB集中器通过GFSK联接，集中器可通过NB-IOT方式上传或下发数据。 | 〇 | 〇 |
注:●表示具备此功能 ○表示可选功能 —表示不具备此功能
